Painoit
Museoiden käyttöön monipuolinen
valikoima mittalaitteita
Museon, taidehallin tms. olosuhteiden
valvontaan, tarkistamiseen, seurantaan...
Konservaattorin kaiken kattaviin mittaustarpeisiin...
jne...
-
Suhteellinen kosteus
-
Lämpötila
-

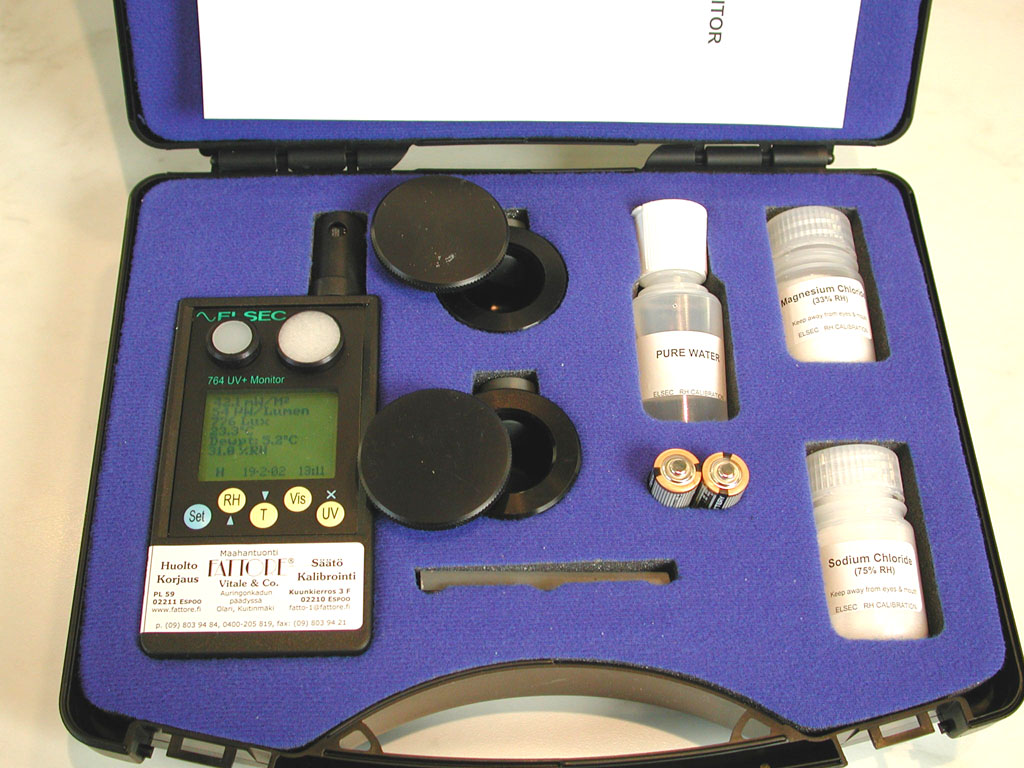

Ultraviolettisäteily (UV A, UV B, UV C:
W/m2, ...)
-

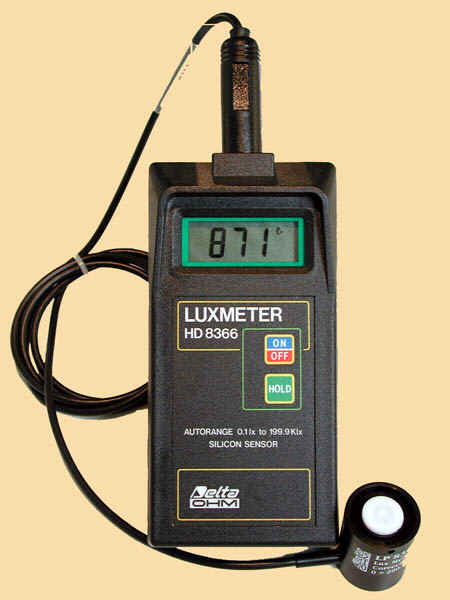

Valovoimakkuus (Lux, Candela, ...)
-

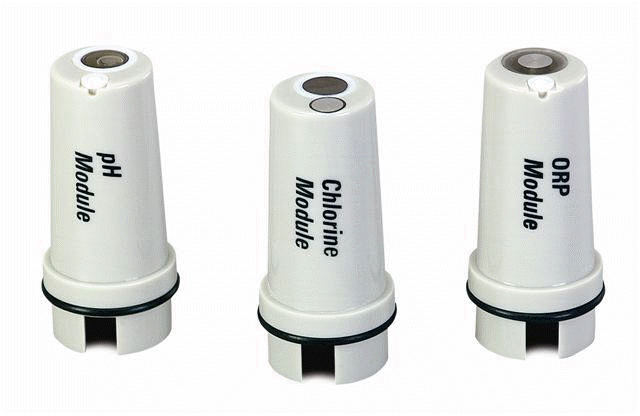

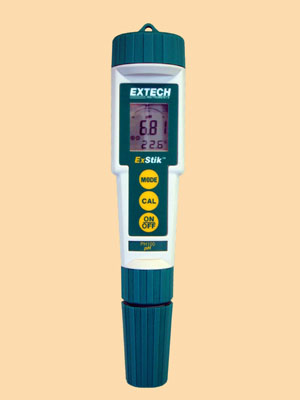

Happamuus, emäksisyys, johtokyky (pH, mS,
...)
-
jne...
Erilaisia laitteita:
-
Kädessä kuljetettavat digitaaliset
tarkistuslaitteet
-
Paikalle jätettävät
seuranta-/tiedonkeruulaitteet ja loggerit
-
Paikalle jätettävät piirturit
-
Rakennuksen lähetinjärjestelmä
-
tiedonkeruu esim. keskustietokoneelle
-
ohjaussignaalit esim. ilmavaihto-,
lämmitys-, jäähdytys-, kostutus-, kosteudenpoisto-, ym. järjestelmille
-
Näyttelyesineiden kuljetusolosuhteiden
seurantaan loggerit
-
jne...
Tarvikkeita
varastosta:
-
Piirturien paperit
-
Piirturien piirtokynät
-
Vaihdettavat anturit
-
Välijohdot
Tuote-esimerkkejä
Huomioi:
tässä on vain osa valikoimistamme.
Kysy lisää! Jos jotakin ei ole varastotuotteena tai
vielä valikoimissamme, löydämme laajojen kansainvälisten yhteyksiemme ansiosta
useimmiten asiakkaamme tarpeen mukaisen kokonaisuuden.
Humidity
Temperature Data Loggers
HygroLog:
Humidity Temperature Data Logger
-
Measuring range: 0..100%RH and
-50..200°C. with remote probe
-
Up to 416 days of data recording
-
Direct communication with the serial port of
a PC
-
Full featured, windows based software
-
Interchangeable humidity-temperature probe
for fast, economical service
Calibration
Datasheet
      HygroLog
Humidity Temperature Data
Logger
The
HygroLog is compact, accurate and calibration free
-
Measuring range: 0..100%RH and
-50..200°C. with remote probe
-
Up to 416 days of data recording
-
Direct communication with the serial port of
a PC
-
Full featured, windows based software
-
Interchangeable humidity-temperature probe
for fast and easy maintenance
HygroLog
Models &
Specifications
HygroLog
HygroLog-D
The
HygroLog is
available in two configurations:
without or with LC display.
Both models are essentially the same.
Because of the
display, temperature limits are tighter on the
HygroLog D and battery
use is twice as high.
On
both models, the temperature range of measurements can be widened by using a cable to remote the probe from the data logger.
|
Technical
data |
|
Probe |
standard:
ROTRONIC
HygroClip S
other probes on
request |
|
Measuring Range |
Moisture:........ 0..100%RH
Temperature:
-40..85°C |
|
Humidity Limits |
0..100%RH |
|
Temperature
Limits |
HygroLog:
-10..50°C
with alkaline batteries
-20..70°C with lithium
batteries
HygroLog-D:
-10..50°C
limited by LC display.
Both models can measure over a broader
temperature range
when the probe is remoted with an extension cable;
MOK-xx-DAT05.
Example:
-40..85°C with the
HygroClip S
probe |
|
Accuracy at
23°C. |
better than
±1.5%RH and ±0.3°C |
|
Repeatability |
< 0.5%RH and
0.1°C |
|
Recording Modes |
Start / Stop:
programmable up to memory full. Loop:
overwrites oldest data |
|
Log Interval |
15 sec. to 120
minutes |
|
Memory (EEPROM) |
5,000 humidity
and temperature data points (up to 416 days
with 120 min. log interval) |
|
Batteries |
3 x AA 1.5V |
|
Battery Life
(5 min. log interval) |
HygroLog
: about 1
year,
HygroLog-D
: about 6
months |
|
External Supply
Voltage |
8..20VDC,
requires
HYGROLOG-IPH
holder
and AC adapter |
|
Housing Material |
ABS, dark gray |
|
Protection Grade |
IP65 / NEMA 12
(logger and connector only) |
|
Dimensions /
Weight |
140 x 85 x 25
mm, about 200 g |
HygroLog
NT: Advanced Humidity Temperature Data Logger
►
Complies with FDA 21 CFR Part
II regarding electronic record keeping
►
Can be
networked to remotely monitor / collect data (Ethernet, RS232/485, USB)
► Protects your
data in the event of a power outage
-
Full featured, Windows based
HW4 software with optional tags to allow importing data into a third party
OPC client
-
Relative humidity,
temperature, dew point or other calculated parameter
-
Measuring range: 0..100%RH and
-50..200°C. with remote probe
-
Multi-probe capability
-
Large recording capacity
with removable flash memory card
-
Data download without
interrupting measurements
-
Available with Bluetooth
wireless transceiver
-
Interchangeable humidity-temperature probes
for fast, economical service

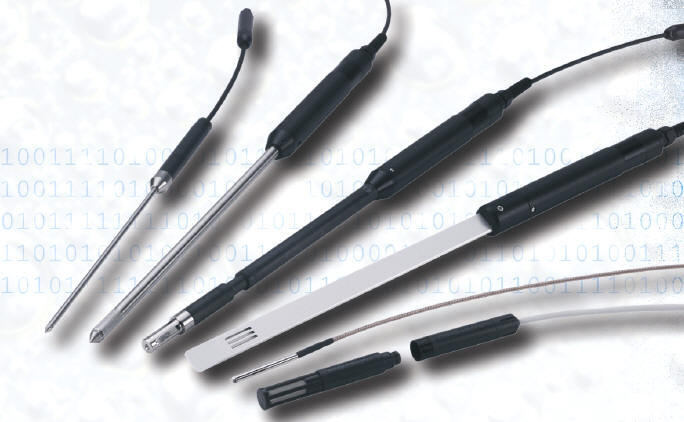

HygroLog
Probe Options
Rotronic
humidity/temperature probes
Rotronic:n
kosteus/lämpötila-anturit
|
|
HygroClip S (standard with the HygroLog)
for measurement in air, max. 85ºC. wire mesh filter
length: 100mm,
Ø15mm |
 |
HygroClip SP05
for measurement in air ducts, max. 85ºC
tube length: 200mm, d: 5mm (0.2")
cable: 2m |
 |
HygroClip SC05
for measurement in tight spaces, max. 100ºC (212ºF)
diameter: 5mm (0.2"), cable: 2m (6.5ft) |
 |
HygroClip HK25 / HK40
air probe for measurement at high temperature
HK25: max. 100ºC (212ºF) / HK40: max. 200ºC (392ºF)
wire mesh filter
tube length: HK25: 250 (9.8") / HK40: 400mm (15.7"), d: 15mm (0.6")
cable: 2m (6.5ft) |
 |
HygroClip HP28 insertion probe
for measurement of materials in bulk, max. 85ºC.
sintered steel filter
tube length: 280,
Ø10mm
cable: 2m |
 |
HygroClip HS28 sword probe
for measurement of paper stacks/rolls, max. 85ºC
blade length: 280, w: 18mm, th.: 4mm
cable: 2m |
HygroClip: how it works
HygroClip S
plug-in probe
ROTRONIC uses the
HygroClip digital technology both in humidity instruments with a
fixed (non-removable) probe
and in plug-in (removable) probes.
Products
based on the HygroClip
technology include two main subsystems:
·
ASIC (Application Specific Integrated Circuit): a custom designed
chip that measures both the capacitive humidity sensor
and the Pt100 RTD and converts the measurements into digital counts.
The ASIC includes two D/A converters to convert the data from the micro
controller into analog output signals *.
The ASIC also regulates all supply
voltages and generates the reset and clock signals for the micro controller.
* Plug-in probes: analog output signals are provided only with the
HygroClip S and
S3
probes.
All other
HygroClip plug-in probes are strictly digital.
· Micro controller / EEPROM:
uses the digital counts generated by the ASIC to compute the
value of humidity and temperature and returns the data to the ASIC (analog
outputs).
The micro controller also sends data to, or receives data from,
the digital input / output (DIO). Calibration, linearization, temperature
compensation and
other sensor data are memorized in the EEPROM.
|
Home Page
HygroLog
Probe Calibration |
|
|
HW3 Software:
connect the probe to an MOK-03-WIN cable and calibrate the probe with a PC on which
the HW3 software has been installed. Software based probe calibration is
both simple and precise: there are no hard-to-reach,
hard-to-adjust potentiometers. HW3 offers a high level of flexibility in
selecting the calibration reference, giving the user complete control over
the calibration process. HW3 features the
following calibration modes:
• Humidity: 2, 3 or 4 points
• Temperature: 2 points
• 1-point adjustment function (offset) for both humidity and
temperature
When humidity calibration is done using the ROTRONIC humidity standards,
HW3 automatically corrects the value of the standard to reflect the
temperature of calibration (see note). HW3 also offers the possibility of
printing a certificate of calibration.
Note: the value of the
standards does not depend on barometric pressure (altitude). |
 |
Certified Humidity Standards: if
you do not have access to a humidity generator, the ROTRONIC
humidity standards offer a reliable and convenient way to generate a
reference humidity condition during probe calibration. The
ROTRONIC standards are shipped with an internationally accepted
certificate, meeting in full the requirements
of quality systems such as ISO9000. The standards are available in boxes of 5 glass ampoules of the same value,
and can be stored indefinitely. Standards in the range of 5 to 95 %RH
are non-saturated aqueous salt solutions. The 0 %RH humidity standard is
made of small granules of a highly porous ceramic. A Material Safety Data Sheet is available for each
standard. |
 |
Calibration Devices: a calibration device is a small airtight container that fits on the probe
and seals around the humidity sensor. During calibration, a known
reference humidity is produced inside the calibration device by means of a
humidity standard.
Four calibration devices are available for the HygroClip probes:
ER-15 for 15mm diameter probes
ER-05 for 5mm diameter probes
EM-15 for type ‘IE’ probes
ERV-15 for 15mm diameter probes (wall mounting) |
| ORDERING
INFORMATION |
| Order
code: |
Description: |
Order
code: |
Description: |
| ER-15
|
Calibration
device for 15mm diameter probes |
EA00-SCS |
0.5%RH
cal. std, SCS Certificate, pack 5 |
| ER-05 |
Calibration
device for 5mm diameter probes |
EA05-SCS |
5%RH
cal. std, SCS Certificate, pack 5 |
| EM-15
|
Calibration
device for type ‘IE’ probes |
EA10-SCS |
10%RH
cal. std, SCS Certificate, pack 5 |
| MOK-03-WIN |
Cable
HygroLog probe to PC |
EA11-SCS |
11.3%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA20-SCS
|
20%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA35-SCS |
35%RH cal.
std, SCS Certificate, pack 5 |
| |
|
EA50-SCS
|
50%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA65-SCS |
65%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA75-SCS
|
75.3%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA80-SCS |
80%RH
cal. std, SCS Certificate, pack 5 |
| |
|
EA95-SCS |
95%RH
cal. std, SCS Certificate, pack 5 |
|
HygroLog
Recording Modes |
|
Home Page | HygroLog
HW3
Software |
|
|
HW3 is a software package designed for the HygroClip product
line. HW3 is used together with the HygroLog to do the
following: |
Click on any
|
Program /
Read Data Logger
• Recording mode (start/stop or loop)
• Adjust date and time
• Set log interval
• Set alarms, etc.
|
|
Log Files
• Presentation of the data in tabular form
• Possibility of converting the relative humidity data
into another humidity parameter such as dew point, etc.
• Compatible with Microsoft's Excel |
|

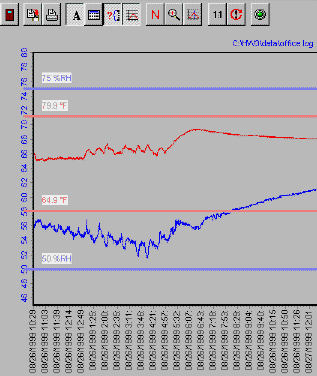

Graphs
• graph can be customized
• can display calculated values: dew-point, mixing, ratio etc.
after converting the log file
• zoom function
• cursor function (display of numerical values on screen)
• visualization of alarms, manual notes (events, etc.) |
|
Probe Calibration
• Humidity: up to 4 points, Temperature: 2 points
• 1-point adjustment function (offset)
• Automatic temperature correction of
the ROTRONIC humidity standards
• certificate can be generated |
System Requirements
PC |
Pentium 233 MHz or better |
|
Windows |
95, 98, Me or NT,
2000, XP |
|
Memory |
32 MB or better |
|
Disk Space |
20 MB |
|
Monitor |
VGA or Super VGA |
|
Resolution |
1024 x 768
recommended (800 x 600 minimum)
High Color 16 Bit or better (256 color minimum) |
|
Connection |
RS232 (COM 1 - 4) |
|
Software |
HW3 (includes
Browser, Adobe Acrobat Reader) |
Humidity measurement
with the HygroClip®
digital technology
|
Humidity
measurement benefits significantly from digital signal processing
in five key areas: |
|
 |
1. Accuracy
and Stability:
humidity measurement from the sensor is
processed digitally, providing more scope and greater flexibility when
compensating sensor characteristics such as linearity and temperature
coefficient. The ROTRONIC Hygromer ® capacitive humidity sensor has always
been the leader both in precision and stability. With the application of
digital technology, sensor performance is now further improved.
HygroClip products have an internal digital
signal resolution of up to 0.03%RH and 0.03°C
By nature, digital circuits are more stable than their analog
counterparts. When there is a choice, preference should be given to the direct
use of the digital output signal provided by many of our humidity probes
and instruments. Doing so eliminates the error usually associated with
reading / converting instrument analog output signals, especially current (mA) signals.
As a matter of fact, the output signals from
most measuring instruments used in process monitoring and control are fed
to some digital device. |
 |
2.
Maintenance and Calibration: Unique HygroClip modular technology
allows the humidity probe and other instrument components to be interchanged without
loss of measurement accuracy. Humidity calibration and sensor data are
retained permanently within each digital HygroClip probe. When it is time
for scheduled calibration, any plug-in HygroClip probe can be ‘hot
swapped’ in seconds. There is virtually no downtime: the modular design of
the HygroClip product line makes it often unnecessary to remove complete
instruments to a laboratory or workshop for maintenance or repairs.
Software-based calibration is both simple and precise: there is no
hard-to-reach, hard-to-adjust potentiometer.
The ability of our instruments to communicate together digitally
facilitates on-site performance verification and loop validation.
|
 |
3. Networking: Multiple point measurement?
We offer a number of software applications that provide
ready-made networking solutions ranging from a small number to an almost
unlimited number of instruments,
each with multiple probes. These applications operate on a Windows-based PC
and feature
data logging, advanced graphical and alarm functions as well as probe
adjustment and instrument configuration. The network can
either a dedicated RS-485 network or a non-dedicated Ethernet
network offering the possibility of sending data over the Internet. A server
application with OPC tags is available for centralizing humidity data with
other process data within practically any third party OPC client
application.
|
 |
4. Measurement of Dew Point and other Parameters: Digital technology makes it possible to obtain parameters such as dew
point or the mixing ratio with economical, versatile and easy-to-maintain instruments and
probes. Compare the HygroClip product line to existing chilled mirror technology - typical
requirements and problems are eliminated: no sampling system is required in most
applications, the uncertainty between dew and frost is eliminated, and there
is no mirror that requires frequent cleaning.
|
|
|
5. Flexibility: Need dew-point instead of
relative humidity? Or the mixing ratio?
Simply change your instrument configuration directly from the keypad or connect
your instrument to a PC! Different application? If your requirements vary, simply fit one of the wide
range of probes available with an alternative configuration or temperature operating range. |
HygroLog
Accessories |
|
| HygroData-HL
|
HW3 Software with data cable for connecting the HygroLog to
the serial port (RS232) of a PC
|
| HygroLog-IPH
|
Holder for the HygroLog:
wall mount, can be used with external AC (9V) adapter to conserve battery power
|
|
| Hygrolog-SP
|
Shock protection for the
HygroLog
|
| MOK-xx-DAT05
|
Probe
extension
cable, xx= 01 (1m / 3ft) or 02 (2m / 6ft) or 05 (5m / 15ft)
|
| HygroClip
R
|
Fully
calibrated, refurbished HygroClip S probe
(HygroClip S Exchange Program)
|
| MOK-03-WIN
|
Calibration
cable for HygroClip probe (connects to PC)
|
| ER-15
|
Calibration
device for the HygroClip S probe
|
| EAxx-SCS
|
Certified
humidity standards (5 per box)
xx = 00. 05, 10, 20, 35, 50, 65, 80, 95%RH
|
Humidity measurement for
industrial and scientific applications
|
 |
|
ROTRONIC offers a comprehensive line of humidity instruments, probes and sensors for
the measurement of relative humidity, dew
point, water activity and other humidity parameters. Problem-free, accurate
humidity measurement results both from the use of our unique HygroClip®
digital technology and the most stable humidity sensor in the industry. Most of our humidity
measurement instruments combine the measurement of temperature with that of
humidity because temperature is critical to the proper measurement and
interpretation of humidity.

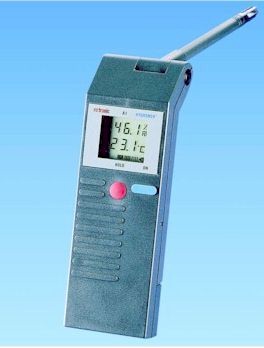

The ROTRONIC product line includes portable humidity temperature indicators and
probes both for general use and for applications such as printing and packaging,
humidity temperature data loggers,
water activity indicators
and probes for quality control of foods, pharmaceuticals and cosmetics, meteorological humidity temperature
probes as well as humidity temperature transmitters for HVAC installations,
manufacturing applications and process control. For special applications, we offer a line of
intrinsically safe humidity probes and transmitters.
|
|
Why Choose ROTRONIC?
|
Product
Selection Guide |
Buy-on-Line |
|
HygroClip
Technology: Benefits |
Kosteus- ja kastepistelähettimet |
Intrinsically Safe
Humidity Measurement |
|
New Products |
Humidity
Indicators and Probes |
Humidity
Data Loggers |
|
Datasheets & Reference Material |
Water Activity
Indicators |
OEM Products |
|
Contact us |
Trade
Shows
|
About us |
Humidity
Meteorological Probes |
Humistats |
|
About Buying on
Line |
Accessories and Parts |
Elsec
764 monitoimimittari
UV, Lux, %RH, °C ja
kastepiste yhdellä pienikokoisella (165g) ja helppokäyttöisellä laitteella

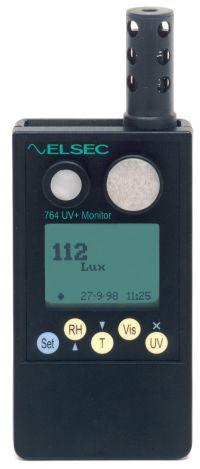

Elsec
764 monitoimimittari mittaa UV-säteilyn, valon (lux),
suhteellisenkosteuden (%RH) ja lämpötilan sekä ilmoittaa kastepisteen. Laite
sisältää myös kalenterin. Tarvittaessa se voidaan varustaa tiedonkeruuominaisuudella.
-
Korvaa neljä erillistä
laitetta
-
Ultra Violetti -säteilyn
taso
-
Näkyvä valo (Lux tai
Foot-candles)
-
Suhteellinen kosteus (%RH)
-
Kastepiste
-
Lämpötila (°C tai °F)
-
Pienen kännykän kokoinen
-
Helppokäyttöinen
yhdelläkin kädellä
-
Suuri ja helppolukuinen
LCD-näyttö
-
Maximi & minimi-arvo ajankohdat
-
Tiedonkeruu optiona
10 000 näytteelle
-
Tämä yksittäinen laite
mahdollistaa neljän suureen mittaamisen, jotka aiheuttavat eniten harmia rakennuksille,
arvoesineille, arkistoille jne: UV- ja näkyvä valo, ilman suhteellinenkosteus ja
lämpötila.
Jo kauan on tiedetty museoesineiden ja
muun antiikin pahimmaksi viholliseksi valon haalistava ja haurastava vaikutus.
UV-säteilyn osuus on siinä keskeinen tekijä.
Vuodesta 1976
ELSEC
on valmistanut mm. konservaattoreille laitteita, joilla voidaan mitata valon UV-osuus ja
varmistua olosuhteiden olevan turvalliset arvokkaille näyttelyesineille.
ELSEC 764 -laitteella voidaan mitata suhteellinen
UV-teho (mW/lumen), absoluuttinen UV-säteilyn intensiteetti (mW/m²) sekä näkyvän
valon määrä (Lux / Foot-candle).
Lisäksi
ELSEC 764
mittaa lämpötilan (°C tai °F), suhteellisenkosteuden (%RH) ja niiden
perusteella laskee kastepisteen. Kulloinkin näytettävä yksikkö on
helppo valita.
%RH-kalibrointi voidaan tehdä
kyllästetyillä suolaliuoksilla.
Kalibrointilaitteet ovat saatavilla
optiona.
Jokaisen parametrin mittauksen ajankohta
sekä
Maximi- ja
Minimiarvot ovat luettavissa näytöltä.
ELSEC 764:n
käytettävyyteen on kiinnitetty paljon huomiota. Kuka tahansa voi ottaa laitteen
laatikostaan ja aloittaa mittaukset hyvin lyhyellä tutustumisella käyttöohjeeseen (jos
tarvetta on ollenkaan).
Painetaan vain asianomaista näppäintä ja lukema saadaan.
Käyttämättömänä laite katkaisee virran automaattisesti 10 sekunnin kuluttua. Jos
näppäintä painetaan yhtäjaksoisesti yli 5 sekuntia, alkaa jatkuva mittaus kunnes
uudestaan painetaan jotakin näppäintä.

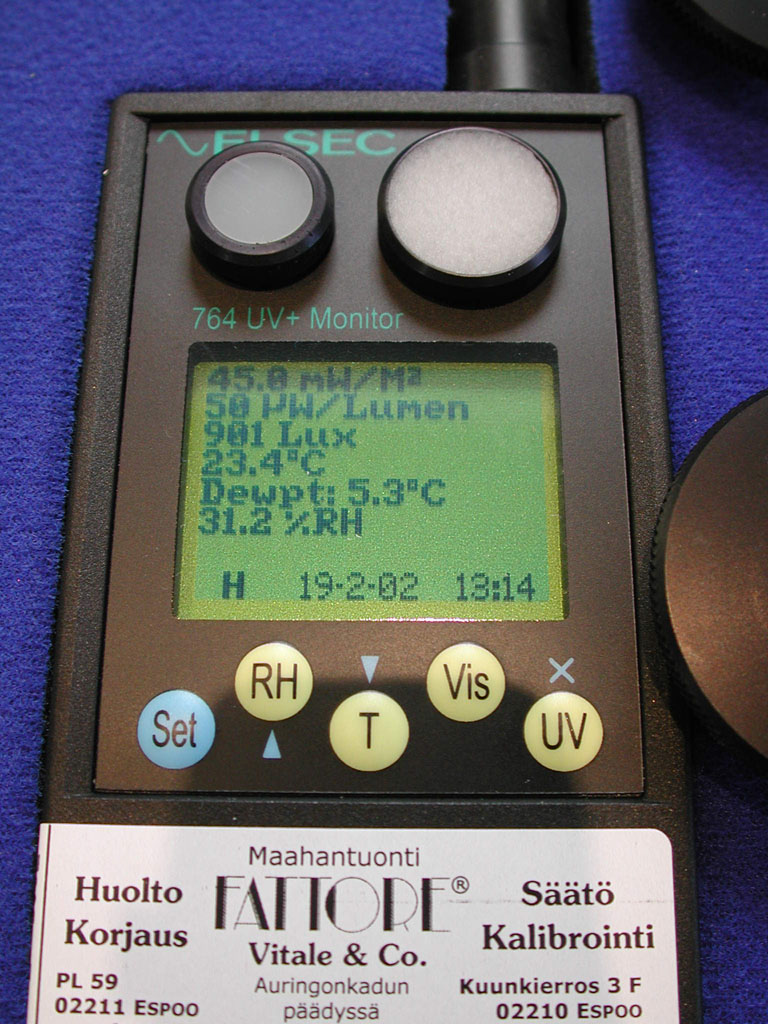

Iso 8-rivinen LCD-näyttö mahdollistaa
havainnollisen ja helpon valikkopohjaisen pääsyn monimutkaisiinkin toimintoihin sekä
yksiköiden vaihtamisiin jne.
Tiedonkeruu:
ELSEC 764C
Lisäoptiona saatava tiedonkeruutoiminto
mahdollistaa kaikilla parametreilla 10 000 lukeman tallentamisen
näytteenottotaajuuden ollessa välillä 10 sekuntia...1 tunti.
Tiedot voidaan
siirtää tietokoneelle infrapuna-linkin kautta (IrDA-yhteensopiva).
Monissa uusissa
tietokoneissa on jo infrapuna-liitäntä; niihin joissa ei ole on saatavilla adaptereja.
Kun tiedonkeruu on käynnissä, laite
säästää virtaa kytkeytymällä päälle sisäänrakennetun kellonsa avulla vain, kun
mittaus on suoritettava.
ELSEC 764C voidaan
näin jättää keräämään tietoja kuukausien ajaksi.
Kerätty data voidaan tallentaa
ohjelman avulla CSV-muodossa, joka on luettavissa useimmilla ohjelmilla (mm. Microsoft
Excel:llä).
Saatavilla on myös ohjelma esittämään data
graafisena.
(Päivitä
RView-ohjelma)
|
UV-säteilyn mittaamisen yksiköt
Museoissa on perinteisesti mittattu
suhteellinen UV-säteilyn osuus. Tämä on kätevää: UV-säteilyn osuus voidaan mitata
ikkunan tai tietyn lampun vieressä, koska UV-säteilyn suhteellinen osuus ei muutu
etäisyyden kasvaessa säteilyn lähteestä. Tätä yksinkertaista periaattetta
noudattamalla on helppo rajoittaa UV-säteily esineen pinnalla (yleensä UV-säteilyn
suhteellinen osuus ei saisi ylittää 75mW/lumen). Varsinaisesti vahingon aiheuttaja on
esineen kohtaava absoluuttinen UV-säteily. Tämä voidaan mitata suoraan. Sen tulisi olla
mahdollisimman vähäinen eikä saisi ainakaan ylittää 20mW/m².
Lux-arvot mitataan valaistuksen voiman
valvomiseksi ja näkyvän valon haittojen vähentämiseksi. Normaalisti museoiden
valaistuksen tason tulisi olla 150-250 Lux.
Tekniset tiedot
|
| Säteilyn mittaamistapa |
Mikroprosessoriin
kytketyt kaksoispii-photodiodit |
| Näkyvän valon aallon- pituusrajat |
400-700nm
(CIE vaste). Ei tarvetta säätää eri valonlähteille |
| Näkyvän valon tehoalue |
0,1
- 200 000 Lux (0.1 – 20 000 Foot-candle) |
| UV:n aallonpituusrajat |
300
- 400 nm |
| UV:n tehoalue |
2
- 50 000 mW/m² |
| Suhteellinen UV, rajat |
0
- 10 000 mW/Lumen |
| %RH-mittauselin |
Kapasitiivinen
filmi -tyyppinen |
| %RH mittausalue |
0-100%RH |
| Näytön resoluutio |
Lux:
0,1 (<100), 1 ( >100)
Foot-candle: 0,1 (<100), 1 ( >100)
UV: 0,1 (<100), 1 ( >100)
Suht. UV: 1 mW/Lumen
Lämpötila: 0,1°C or °F
Suht.kosteus: 0,1%RH |
| Tarkkuus |
Näkyvä
valo ja UV: 5% ± 1 näytön lukemasta
Lämpötila: ± 0,5°C (± 0,9°F)
Suht.kosteus: ± 2,5%RH |
Kulmavaste
(näkyvä valo & UV) |
Cosini |
| Näyttö |
8
rivinen graafinen LCD-näyttö automaattisella taustavalolla |
Tiedonkeruun näytteenottotaajuus
(aika kunnes muisti täysi) |
10s
(30 tuntia), 1 min (7½ vrk) , 10 min (75 vrk), 1 tunti (454 vrk) (optio) |
| Tiedonkeruukapasiteetti |
10 900
lukemaa kaikille 4:lle parametrille (optio) |
| Tietokoneliitäntä |
IrDA-yhteensopiva
langaton infrapuna-linkki (optio) |
| Päiväystoiminto |
Näyttötapa:
päivä-kuukausi-vuosi tai kuukausi-päivä-vuosi.
Täysin vuosi-2000 yhteensopiva |
| Paristot |
2
kpl AA-tyypin alkaaliparistoja |
| Pariston kesto |
N.
100 tuntia jatkuvassa käytössö tai 12 000 näytteenottoa
(30 sekuntia kukin).
Pariston kesto on lyhempi jos taustavalo on päällä. |
Ulkopuolinen virtlähde
(Jos saatavilla) |
4,0-5,2V
DC, 100mA (Sopiva virtalähde saatavissa optiona - ilmoita verkkovirran jännite). |
| Lämpötilatoiminta-alue |
0-50°C |
| Mitat |
150
x 65 x 25mm mukaanluettuna %RH-/°C-anturi |
| Paino |
165g
paristojen kanssa |
 |
 |
ELSEC
764 settilaukku,
jossa kalibrointiliuokset
ja -kojeet, varaparistot |
ELSEC
764 -laitteen eräs
näyttömoodi, jolloin kaikki mitatut arvot näkyvät mm. intensiteetti, UV-suhteellinen
teho, valovoima, lämpötila, kastepiste (laskettu), suhteellinen kosteus... |
Jos haluat nähdä ison version yllä olevista kahdesta
kuvasta, klikkaa niitä. |
Tarkistettu:
03. marraskuuta 2008.
FRANCE TELECOM
France Telecom käyttää nyt Rotronic FH-sarjaa HygroClip-anturimoduuleilla kaikissa
heidän puhelinvaihteissa – yli 1000 asennettua– ympäri Ranskaa. FH-sarja
valittiin huomattavien energia- ja huoltokustannussäästöjen takia, jotka laitteiden
tarkkuus ja suunnittelu mahdollistavat.
Miksi?
Moderni puhelinvaihde on täynnä uusinta elektroniikka- ja tietokonetekniikkaa.
Näitä tarvitaan ylläpitämään nopeita ja luotettavia yhteyksiä, joita odotamme
nykyajan telekommunikaatiojärjestelmiltä. Nämä huipputekniset asennukset tarvitsevat
tarkoin säädellyn ympäristön mahdollistaakseen parhaimman luotettavuuden. Kosteutta ja
lämpötilaa sääteleviä ilmastointilaitteita (HVAC) käytetään siksi suojelemaan
näitä laitteita, ja usein käytetyt anturit ovat halpoja ja huono laatuisia. Tämä
lisää tarvetta huoltohenkilökunnalle. Antureita on pakko kalibroida ja vaihtaa
mittaustarkkuuden pitämiseksi korkeana ja myös energian kulutuksen minimoimiseksi.
Rotronicin korkealaatuisten antureiden asennus ratkaisee kummatkin ongelmat:
Huolto
FH-sarja nyt HygroClip anturi-moduulilla.
Korkealaatuinen %RH-anturi on vakaampi kuin halpa HVAC tuote, tarkoittaen vähemmän
huolto- ja kalibrointitöitä. Kun kalibrointia tai korjausta tarvitaan on HygroClip
helposti korvattavissa ja laitteiden ”downtime” ja teknikoiden työaika on
mahdollista rajoittaa vain muutamaan minuuttiin.
Energian säästö
Kosteuden tulisi pysyä 30…70%RH:n rajoissa. Kosteuden ollessa alle 30%RH
telekommunikaatio laitteiden piireillä, tietokoneilla jne. on korkeampi riski
vahingoittua elektrostaattisista syistä johtuvista ongelmista. Jos kosteus on yli 70%RH
laitteilla on korkeampi riski vaurioitua korroosiosta ja oikosuluista. Tämä tarkoitta
sitä, että hiukan yli 30%RH kosteudessa ilmaa kostutetaan ja juuri alle 70%RH:ssa
laitteet aloittavat ilman kuivattamisen. Tälläiset laitteet tarvitsevat yleensä 40kW
sähköä.
Kuvittele:
Ilmastointilaitteiden käydessä tunnin enemmän kuin mitä tarve olisi,
huonolaatuisten anturien takia, 40kWh energiaa kulutetaan turhaan.
Laskelma:
40 kWh x 1000 puhelinvaihdetta = 40 000 kWh hukkaan päivässä
Laskettaessa koko vuodelle tämä tarkoittaa suunnatonta energian ja rahan haaskausta,
ja mikä pahinta, ympäristön saastumista.
France Telecom on valinnut FH-sarjan seinä- ja kanava-asenteiset lähettimet. HygroClip:n vaihdettavuus, säädettävyys ja
mittaustarkkuus olivat pääsyitä miksi France Telecom valitsi Rotronicin.
Rotronic lähettimet ajoneuvojen testauskammiossa (Automotive-test chamber).
Suorituskyky ylittää odotukset!
Clive Hurley Environmental Engineering on yksi maailman johtavista
ympäristötutkimuskammioiden (environmental test chambers) valmistajista. Viimeaikainen
asennus Ison-Britannian johtavaan riippumattomaan automaatiokehittämiskeskukseen LTC:hen,

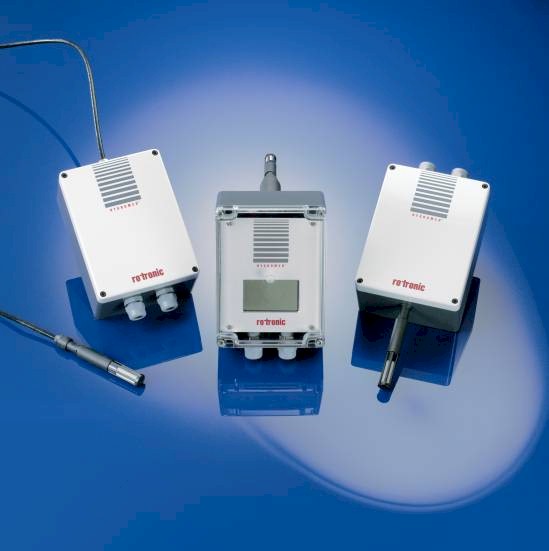

sisälsi teollisuuskäyttöön tarkoitetun Rotronic
I-2000 kosteus- /
lämpötilalähettimen.
Perinteisesti Clive Hurley´s on käyttänyt märkä- ja
kuivasukkapsykrometrejä kosteuden mittaamiseen, mutta LTC-kammion laajan käyttöalueen
takia asennettiin Rotronic I-2000
-lähetin.
Johtaja Andrew Hurley kommentoi:
"On selvää että lämpötila-alueilla yli 100°C ja alle 0°C märkä- ja
kuivasukkakosteudenmittaus ei ole käytännöllistä ja asiakkaamme tarvitsivat
tietää kosteusarvot kammion koko toiminta-alueella. Rotronic
I-2000 tarjosi laajimman mahdollisen
lämpötilamittausalueen, ja sen takia siitä tuli luonnollisesti paras mahdollinen
vaihtoehto. Asennuksen jälkeen olimme todella yllättyneitä sen tarkkuudesta, vakaudesta
ja vasteajoista."
LTC-testikammio on suunniteltu suoriutumaan ajoneuvoista aina
kuorma-auto kokoluokkaan asti. Sisätilavuuden ollessa 3,3 x 4,3 x 6,3 metriä ja maksimi
painon kahdeksan tonnia! Lämpötila-alue on -40...+120°C. Lämpötila-alueella
10...70°C kosteusarvot voivat olla jopa 99%RH. Lisäksi mukaan on
sisällytetty kaikki auringon mahdolliset vaikutukset, jotta reaalimaailman kaikki
vaihtelevat olosuhteet voidaan toisintaa. Yksi yhtiö, joka on jo käyttänyt hyväkseen LTC-kammiota
on urheiluautojen valmistaja TVR.
Rotronic I-2000
lähettimiä on tarjolla laajalle alueelle, melkein mihin tahansa käyttöön. Laajimmat
mahdolliset mittausalueet ovat: 0...100%RH
ja –50...+200°C, antureita
vahingoittamaton käyttölämpötilan voi olla jopa –75°C.
A1H
-mittari Terveystarkastajien seteissä A1-mittarin hinnalla
 |
A1H |
Terveystarkastajille
kampanjatarjous:
 |
A1 |
Painoit
tiedonkeruulaitteita
Advanced
Humidity Temperature Data Logger
The
HygroLog NT and associated
HW4 software comply with FDA CFR part II
regarding electronic record keeping.
Maailman johtava
suhteellisen kosteuden mittalaitteiden valmistaja
Rotronic esittelee uutuuden
HygroLog NT -dataloggerin
HygroLog NT -dataloggeri
-
Täyttää FDA CFR 21 11
-
Integroitu tai vaihdettavat anturit
-
Graafinen näyttö
-
Flash Card -muistin lähes rajoittamaton kapasiteetti
-
Verkkoon kytkettävissä
-
Telakointiasemat lisäantureille yms...
-
Kaikki nykyiset
HygroClip -anturimallit
sopivat
-
Sveitsiläinen huippulaatu
-
Windows-ohjelma ja RS-232, USB tai Bluetooth
Datasheet
HygroLog NT
HygroLog NT -dataloggeri on erityisen
monipuolinen suhteellisen kosteuden ja lämpötilan mittaamiseen tarkoitettu
tiedonkeruulaite.
Sillä voidaan mitata ja kerätä tietoja myös muilla antureilla
kuten paine-, paine-ero-, ilmavirtaus- tms. antureilla.
Itse laitteeseen
voidaan kytkeä kolme
HygroClip -anturia
ja telakointiasemaan vielä neljä lisää
(HygroClip -anturia, analogista anturia
tai Pt100-lämpötila-anturia).
DS-U4
|
DS-U2 |
DS-PT4 |
Telakointiasemat
Mittaukset voidaan lukea tietokoneelle
RS-232-portin, USB -portin tai langattoman Bluetooth :n kautta.
Tietysti Flash Card -muisti
voidaan lukea myös asiaan kuuluvalla lukulaitteella.
Rotronic HW4
-WIN
-ohjelmalla voidaan laitetta ohjelmoida, mittauksia lukea ja tarkastella esim.
graafisina kuvaajina jne.
Ohjelman Professional-versio täyttää myös USA:n
Elintarvike- ja Lääkeviranomaisten (FDA) dokumentin CFR 21 11 vaatimukset (mm.
tapahtumien, käyttäjien ym. kirjaukset).
Kaikkien
HygroClip
-anturimallien
tarkkuus on maailman huippuluokkaa ±1,5%RH koko
alueella 0...100%RH ja ±0,3°C.
SCS-todistuksella
varustetun anturin vastaava tarkkuus on ±1,0%RH ja
±0,2°C.
Kosteutta voidaan mitata laajimmillaan jopa alueella –50...200°C.
Advanced Humidity
and Temperature Data
Logger
The
HygroLog NT
and associated
HW4
software comply with FDA CFR part II regarding electronic record keeping.
Takaisin alkuun
HygroLog
-mittari/tiedonkeruulaite
HygroClip
-mittausanturi
HygroLog
on edullinen tiedonkeruulaite, joka kuuluu
HygroClip
-tuoteperheeseen.
LCD-näytöllä varustettu
HygroLog
D on samalla myös mittari, joka näyttää suoraan suhteellisen kosteuden
(%RH) ja lämpötilan (°C).
HygroLog:n
muistiin mahtuu yhteensä 10 000 mittausta.
Kerättyjen tietojen luku ja tarkastelu
tapahtuu helppokäyttöisellä Windows-ohjelmalla
Tiedonkeruulaite / Dataloggeri
Museoiden
suosikki
HygroLog D (D=Display / näyttö)
jossa asennettuna
HygroClip
S
-mittausmoduuli
HygroLog D
kumisuojakalossilla
Tekniset tiedot:
Valmistaja:
Ag
Sveitsi
Mittauselimet:
Suhteellinenkosteus:
HYGROMER®
CK-90
ainoa maailmassa: kastepistettä
ja kondenssivettä kestävä
Lämpötila:
Pt100 Ohm
Digitaalinen ulosanto (DIO)
Analoginen ulosanto (ROV)
Suhteellinenkosteus: 0..1V, 0..100%RH
Lämpötila: -0,5..2V, -50..200°C
Lämpötilatoiminta-alue:
HygroClip
S:
-40...+85°C
HygroLog D:
-10...+50°C
Tarkkuus (23°C:ssa):
Suhteellinenkosteus:
±1,5%RH koko toiminta-alueella!
±1%RH (SCS-sertifikaatilla)
ainoa
maailmassa
Lämpötila:
±0,3°C
Mittari- ja tiedonkeruulaite, esimerkkisetti:
HygroLog D
-mittari-/tiedonkeruulaite
10 000 mittausta, josta:
5000 kpl %RH,
5000 kpl °C,
max: 416 vuorokautta
HygroClip S
-moduulianturi ø15mm 10cm tai
HygroClip-moduuli
asetettuna
HygroLog:iin:
Suhteellinenkosteus: 0...100%RH,
Lämpötila: –10...50°C
HygroClip-moduuli
pidennysjohdon päässä:
Suhteellinenkosteus: 0...100%RH
Lämpötila:
–10...50°C
HygroClip SC05
ø5mm
2m ø4mm vaijerianturi
HygroData HL
sisältä : RS-232 johdon ja
HW3-Windows-ohjelman
3 x 1,5V alkaliparisto
Home Page USA-sivut
Data
Loggers and Printers Main Page-USA-sivut
HygroClip
Product Line USA-sivut
Contact us
VARASTOTUOTTEET
<Linkki Rotronic USA:n
HygroLog-sivuille>
Takaisin alkuun
|
Tarkistettu:
05. lokakuuta 2012.
|

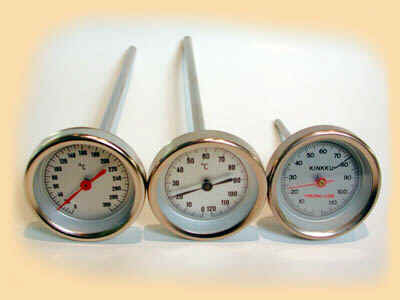

Lämpömittarit
